Cara Membuat PS3 Fan Controller

Perhatian: Dimohon untuk tidak menyalin sebagian atau seluruh isi artikel ini.

Sudah 2 mingguan sejak saya menggunakan alat untuk mempercepat putaran kipas PS3 dan hingga kini PS3 tebal 60GB yang saya perbaiki masih berfungsi dengan baik (mudah - mudahan sampai seterusnya). Bagi yang penasaran dengan alat ini akan saya beritahu cara membuatnya. Jika anda mengerti tentang elektronik, tutorial ini akan sangat mudah bagi anda. Namun bagi yang tidak mengerti sebaiknya jangan coba - coba. Bisa - bisa PS3 anda malah MELEDAK! hehe... Anda bisa meminta teman anda yang mengerti untuk membuat alat ini.

Saya tidak menjamin bahwa dengan menggunakan alat ini maka PS3 anda akan terbebas dari masalah overheat / YLOD. karena fungsi dari alat ini hanya untuk mempercepat putaran kipas PS3. Pertimbangkan juga faktor umur kipas mungkin akan berkurang karena berputar lebih cepat, debu yang pastinya akan lebih cepat terkumpul, serta beberapa faktor negatif lainnya yang saya belum tahu.


Berikut skema PS3 Fan Controller:

Ini adalah rangkaian paling sederharna. Anda hanya membutuhkan:

• Trimpot 50K (gunakan trimpot yang berkualitas).
• Resistor 1K 1/2W.
• Transistor TIP31.

Tes terlebih dahulu dan setel output menjadi +1,5v (supaya ketika di pasang, kipasnya langsung jalan. Jika tidak menyala, cepat - cepat matikan mesin!).


Cara pemasangannya:

• Carilah tegangan +3,3v dari output power supply. Lalu sambungkan ke titik no. 1.
• Potong kabel Pulse (biasanya warna Abu - Abu) dari motherboard ke kipas. Jangan potong terlalu dekat dengan soketnya untuk berjaga - jaga kalau anda ingin mengembalikannya seperti semula.
• Kabel Pulse dari motherboard dibungkus dengan isolasi.
• Kabel Pulse yang menuju kipas, sambungkan ke titik no. 2.
• Untuk ground bisa langsung disambungkan ke Chasiss.

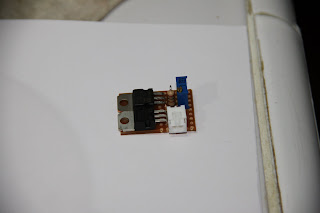

Selain rangkaian di atas, saya juga baru saja selesai mengerjakan rangkaian yang kedua. Bedanya dengan rangkaian di atas, anda tidak perlu lagi mencari tegangan +3,3v yang keluar dari power supply. Anda cukup mengambil tegangan dari motherboard ke kipas. Karena baru selesai, saya harus tes dulu sebelum mempostingnya di sini. Kalau sudah selesai akan saya update lagi post ini. Sekilas penampakan dari PS3 Fan Controller2.





Update 1 (24-3-2011):

PS3nya masih nyala tuh,.. Padahal di nyalainnya nonstop dari pagi sampai malam lhoo.


Update 2 (7-4-2011):

PS3 Fan Controller2 sudah selesai diuji coba dan siap untuk dipasarkan.

Untuk pemesanan bisa dilakukan melalui: Product Page


Cara pemasangannya:

• Kupas kabel Hitam dan Cokelat dari motherboard ke kipas. Jangan sampai terpotong.
• Sambungkan kabel Hitam dari PS3 ke kabel warna Hitam pada PS3 Fan Controller.
• Sambungkan kabel Cokelat dari PS3 ke kabel warna Merah pada PS3 Fan Controller.

• Potong kabel Abu - Abu dari motherboard ke kipas. Jangan potong terlalu dekat dengan soketnya untuk berjaga - jaga kalau anda ingin mengembalikannya seperti semula.
• Kabel Abu - Abu dari motherboard dibungkus dengan isolasi.
• Kabel Abu - Abu yang menuju kipas, sambungkan ke kabel warna Biru pada PS3 Fan Controller.

Perhatian:

Pada rangkaian ini jangan memutar trimpot sampai maksimum karena nanti akan keluar tegangan lebih dari +3,3v yang bisa berbahaya untuk kipas PS3 anda.


Update 3 (17-11-2011):

Mumpung lagi sempet edit Blog,, PS3-nya masih nyala gan. Tapi banyak debunya...
Saatnya bersih - bersih.

Read More

Memperbaiki PS3 Overheat / Yellow Light of Death (YLOD)

Penyakit overheat tidak saja hanya dialami oleh mesin Xbox 360 yang juga biasa disebut dengan 3 RLOD (3 Ring Light of Death) tapi juga PS3, biasa disebut YLOD (Yellow Light of Death). Jika anda mengetikkan kata "PS3 Overheat" atau "PS3 YLOD", anda akan mendapatkan banyak sekali website yang membahas cara memperbaikinya. Namun sayangnya kebanyakan website tersebut berbahasa Inggris. Dan berhubung saya pernah mencoba memperbaiki PS3 yang overheat beberapa kali, maka akan saya buatkan tutorialnya di sini.

Kebanyakan PS3 yang terkena overheat adalah PS3 yang sudah dipakai bertahun - tahun. Debu yang tebal, pasta pendingin prosesor dan GPU yang telah kering, dan sirkulasi udara yang tidak baik diduga menjadi penyebab dari kerusakan ini. Tanda - tanda bahwa PS3 anda terkena overheat: ketika PS3 dinyalakan, lampu power yang tadinya hijau berubah menjadi kuning, lalu merah kedip - kedip. Biasanya yang sering terkena overheat adalah PS3 tebal 40GB sampai 80GB.

Sebelumnya saya ingin ingatkan dulu, setiap mesin PS3 yang mengalami overheat, memiliki tingkat "kesembuhan" yang berbeda - beda. Maksudnya: mungkin saja ketika PS3 tersebut selesai diperbaiki, dia akan bertahan lama, atau malah overheat lagi. Teori saya: PS3 yang sudah terkena YLOD, setelah diperbaiki kondisi komponennya sudah tidak bisa seperti baru lagi.


Langkah 1:

- Ikuti gambar berikut untuk melihat posisi baut pada PS3 tebal (pada beberapa model mungkin ada bagian yang berbeda).




- Untuk gambar di atas, jika PS3 anda memiliki slot memory, akan ada 2 buah baut lagi di dekat baut yang berada di bagian kiri bawah.










- Tanda panah pada gambar di atas menunjukkan bagian dari Prosesor dan GPU. Setelah dibersihkan, gunakan blower untuk memanaskan bagian ini dengan suhu sekitar 350 derajat celcius selama masing - masing 3 menit. Jika anda tidak memiliki blower, anda bisa mencoba menggunakan hair dryer (saya belum pernah mencobanya jadi tidak tahu apakah bisa berhasil atau tidak).
- Setelah selesai, biarkanlah beberapa saat sampai dingin.
- Sambil menunggu Prosesor dan GPU dingin, bersihkan kipas dan besi pendinginnya dari debu supaya proses pendinginan mesin bisa lebih efektif.
- Setelah Prosesor dan GPU dingin, oleskan Thermal Paste yang biasa digunakan pada prosesor komputer secukupnya dan pasang kembali PS3 anda.


Langkah 2:

- Sebelum menyalakan PS3 anda silahkan berdoa dulu ya.. Hua Ha Ha...!!

Note: Jika belum bisa hidup, ulangi pemanasan Prosesor dan GPU agak lama.

Sumber Gambar


Update 1:
Saat ini saya sedang membuat alat untuk mengontrol kecepatan kipas PS3 secara manual. Jadi kita bisa mempercepat putaran kipas agar PS3 menjadi lebih "dingin". Saat ini masih dalam tahap percobaan. Jika sudah siap akan saya post di sini.

Update 2:
PS3 Fan Controller sudah selesai, silahkan lihat di sini.

Read More
